2相・5相ステッピングモータ用

ダンパーロール/ハイブリッドカップリング

  カップリングとダンパが一体化になっているハイブリッドカップリングと、ダンパーロールはステッピングモータの軸に簡単に取り付けるだけで、モータの振動、乱調等を効率よく吸収し、より静かで幅の広い回転領域を確保する事が出来、更にモータの軸出力特性を大幅に改選する事が出来ます。

  貴社システムの高速化、高機能化、低騒音化、そして軸出力のアップはより低価格なモータ、ドライバに置き換えられる可能性を生むなどコストの低減化にも価値ある武器となります。



【ダンパーロール】

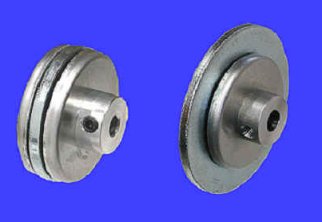

 ▼ 製品

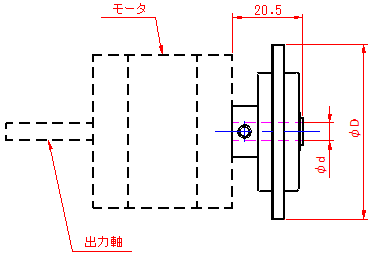

 ▼ 外形図






d;モータ軸径



 ▼ 寸法表



型式

φD
[mm]

φd
[mm]

モータ慣性モーメント

[Jgcm2]

単価

[]

D-3550

35

5.0

10 50

950

D-4550

45

5.0

40 150

950

D-4560

6.0

D-4563

6.35

D-4580

8.0

D-5060

50

6.0

100 600

950

D-5063

6.35

D-5090

9.0

D-5095

9.525






【ハイブリッドカップリング】

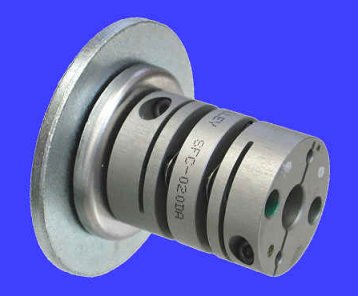

 ▼ 製品

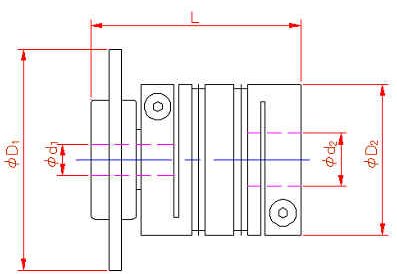

 ▼ 外形図






;モータ軸径
;相手側軸径



▼ 寸法表



型式

φD1
[mm]

φd1
[mm]

φD2
[mm]

φd2
[mm]

L
[mm]

締付
トルク
[N
m]

許容
トルク
[N
m]

ねじりばね
定数
[N
m/rad]

最大許容誤差

モータ慣性
モーメント

[Jgcm2]

単価 []
1
4



偏心[mm]

偏角[°]

HC-3550-d2

35

5.0

20

5,6,

7,8

31.8

1.0

1.0

950

0.15

2

(片側)

1050

4,900

HC-4550-d2

45

5.0

25

5,6,7,

8,9,10

43.5

1.7

2.0

1300

0.15

2

(片側)

40150

5,600

HC-4560-d2

6.0

HC-4563-d2

6.35

HC-4580-d2

8.0

HC-5060-d2

50

6.0

32

8,9,10,

11,12,14

54.5

2.5

4.0

1400

0.17

2

(片側)

100600

6,000

HC-5063-d2

6.35

HC-5090-d2

9.0

HC-5095-d2

9.525

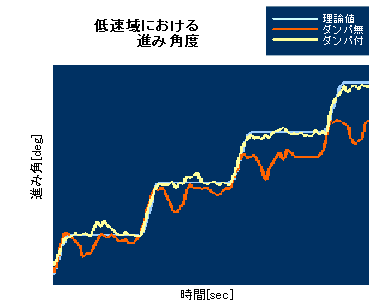

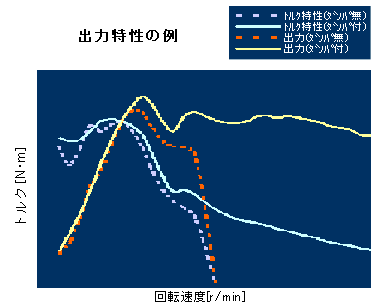

▼ 性能

TOP




OEM製品群

  客先仕様により開発から量産までサポート致します。

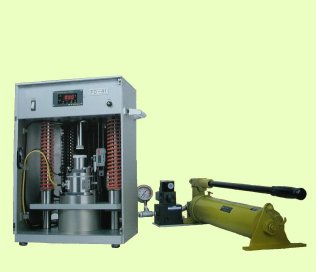

[油圧式試験器]

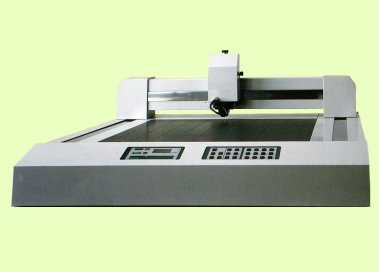

[XYZロボット]

[カメラスキャナ]
